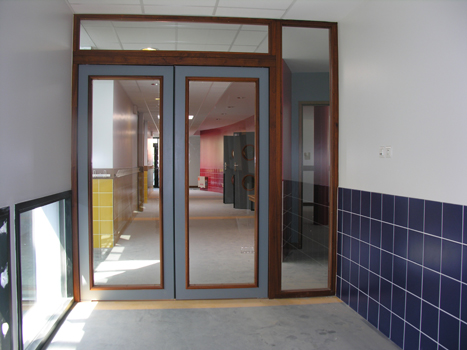

CROUZI GV/09 VVP 2V


Disponible en CROUZICHOC

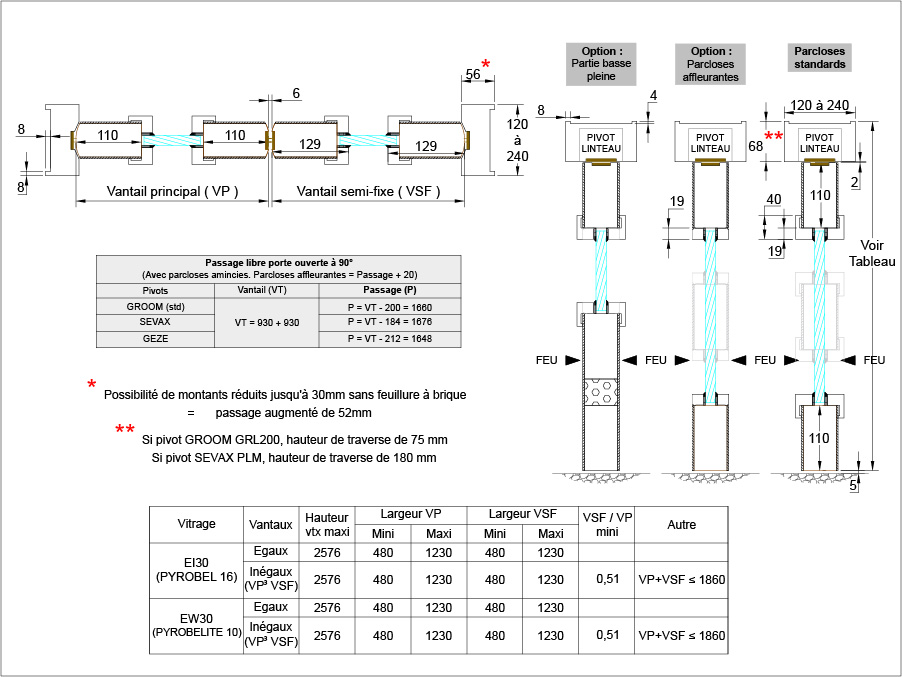

BP avec système anti-dégondage des vantaux, les axes des pivots et des crapaudines s'encastrent dans les pentures hautes et basses sur le coté des vantaux (et non pas par les chants arrières).
  HUISSERIE BOIS

Bois exotique ou chêne LCA type à chapeau, composée de 2 montants de 120 x 56 à 240 x 56 et d’une traverse de 120 x 68 à 240 x 68.
Joints intumescents collés en usine. Talon de 50 mm.
Mise en oeuvre du bloc-porte dans mur banché, cloison maçonnée, cloison type carreaux de plâtre, cloison type cloison légère, ou cloison vitrée. ATTENTION l’épaisseur de l’huisserie varie en fonction du type retenu.

  VANTAUX

Symétriques ou asymétriques par rapport au plan médian de fermeture et de constitution identique.
Le cadre et l’âme sont revêtus sur chaque face par un panneau de fibres de bois dur de 3 mm d’épaisseur environ.
Les montants sont légèrement arrondis. Au plan de fermeture, joints intumescents avec languettes caoutchouc.
Joints intumescents collés en usine. L’épaisseur de la porte varie suivant le revêtement de 62 à 63 mm.

  PIVOTS

Les pivots sont posés dans la traverse de l’huisserie ainsi que tous les accessoires. Seule les crapaudines, à poser au sol, sont en fourniture.

  CARACTERISTIQUES GENERALES

Voir rubrique DIVERS pour revêtements, protections et garantie.

  VITRAGES INTERIEURS

- PYROBEL 16 avec vantail de 2240 x 1230 OU 2575 x 1230 avec une traverse intermédiaire.
- PYROBELITE 7 EG et PYROBELITE 10 (l’ensemble devenant EW 30) avec vantail de 2575 x 1050 OU vitrage de 1610 de haut maximum x 1230 de vantail en largeur avec une traverse intermédiaire.

  VARIANTES AUTORISEES

- Mise en œuvre de protection CROUZICHOC sur les montants des vantaux. Ceux-ci passent de 62 mm d’épaisseur à 56 mm.
- Protection des montants d’huisserie en PVC 20/10° ou INOX 15/10° sur une hauteur maxi de 1500 mm.
- Réduction des montants de l'huisserie jusqu'à 120 x 30 mm.
- Remplacement des pivots standards par des Pivots Linteaux Motorisés (PLM) (la traverse passe alors à 68 minimum x 180)
- Parcloses Affleurantes ou Amincies à la place de débordantes.
- Chaque vantail peut être équipé d’un, deux ou trois vitrages (dans le cas des deux ou trois vitrages, les traverses intermédiaires peuvent être placées à n’importe quelle hauteur).
- Avec traverse intermédiaire, possibilité de remplacer le vitrage BAS par un panneau plein de 800 mm de haut MAXIMUM.
- Contacts de position de sécurité (portes fermées) 10405 (EFF-EFF), placés dans la traverse de l’huisserie.
- Verrouillages d’issues de secours par serrures électriques encastrées dans la traverse de l’huisserie 351 (EFF-EFF) .
- Verrouillages d’issues de secours ou contrôles d'accès par serrures électriques encastrées dans la traverse de l’huisserie SMA (SEVA) ou EDAS/2V/E (SERSYS) ou DAE 4000-1 (ISEO-LEVASSEUR).
- Condamnation des vantaux par serrures 2 points en applique CAVERS (STYL’BARR), pour cylindre européen.
- Transformation en portes simple action par ajout en traverse haute d’un tasseau bois.
- Verrouillages d’issues de secours ou contrôles d'accès par serrures électriques à poser en applique sur la traverse, DAE 3000-1(ISEO-LEVASSEUR), VE 1000 (JPM), TV 100 (DORMA).

ATTENTION : Les verrouillages sont proposés en 24 ou 48 volts type à rupture. SEUL le TV 100 n’existe qu’en 24 volts.

Les verrouillages nécessitant des largeurs minimales, variables en fonction du modèle choisi, merci de nous consulter.

  CLOISON VITREE avec une hauteur totale maximale de 3400 (ATTENTION : la hauteur totale sera de 3000 dans le cas d’un montage à facette ou avec une jonction poteau en angle).

- PYROBELITE 10 (EW 30) : Les dimensions hors tout de chaque vitrage seront au maximum de 3100* mm de haut x 1320* mm de large (* avec une surface maximale de 3,79 m2) et de 1130 mm de haut x 2240 mm de large.
- PYROBELITE 9EG (EW 30) : Les dimensions hors tout de chaque vitrage seront au maximum de 2900 mm de haut x 1100 mm de large et de 1130 mm de haut x 2240 mm de large.
- PYROBEL 16 (EI 30) : Les dimensions hors tout de chaque vitrage seront au maximum de 2874 mm de haut x 1700 mm de large et de 1450 mm de haut x 2750 mm de large.
- PYROBEL 25 (EI 60) : Les dimensions hors tout de chaque vitrage seront au maximum de 2860 mm de haut x 1910 mm de large et de 1540 mm de haut x 2530 mm
de large.

  CLOISON VITREE BORD A BORD VISION LINE avec une hauteur maximale de 3000

- PYROBEL 16 (EI 30) : Les dimensions hors tout de chaque vitrage seront au maximum de 2860 mm de haut x 1200 mm de large.
- PYROBEL 25 (EI 60) : Les dimensions hors tout de chaque vitrage seront au maximum de 2860 mm de haut x 1200 mm de large.


Nous nous réservons la possibilité d'apporter des modifications pouvant intervenir à la suite d'évolutions techniques ou pour tout autre raison
